模擬屏是工業領域的重要模擬顯示設備，已經被廣泛應用于公用事業及相關領域的系統調度監控。它能夠實時顯示現場設備的工作參數、運行狀態，可以向調度人員及時、真實反映系統設備的運行狀況。在一些設備變動相對頻繁的系統里，因為電腦顯示器本身的局限性，假如單一地借助其進行模擬顯示或者進行多個畫面、多項參數運行狀態的監測，會(huì )難以達到預期的效果，使操作人員不容易宏觀掌握被控系統的情況。 　　

模擬屏在上世紀90年代初被引入國內，而且迅速成為大型企事業調度監控系統中的重要組成部分，在電力、煤炭、水利、環保、公路、鐵路、航空、化工等等各種行業的調度監控系統中發揮著無法代替的作用。其本身的物理結構不斷的更新和換代，屏面材料從一開始的金屬材料到現在的阻燃工程塑料，屏面結構也從開始的一體式到如今的拼塊式，不斷適應環境及各個時代的需求。

模擬屏的分類

一、模仿盤從外形上分，有兩品種型： 　

掛壁式模仿盤(掛在墻壁上)、落地式模仿盤(普通采用鋼架或柜體形式)。 　　

掛壁式模仿盤：裝置方法，掛壁式，掛在墻壁上。 　　

落地式模擬屏：裝置方法，直接放在地上。 　　

兩者模擬屏區別：掛壁式，合適于小屏，直接掛在墻壁上，造價低，適用，節流空間。 　　

缺陷：維修不便利，全體結果稍差。落地式(鋼架)，直接放在地上。 　　

長處：全體結果好，裝置維修便利，可依據實踐空間放置。 　　

二、從模擬屏節制方法分： 　　

1.手動節制，旌旗燈號不與系統通訊。合適小型電站等，造價低。 　　

2.通俗屏+電纜節制，采用一對一電纜硬接線的方法把旌旗燈號送到模擬屏，進行及時顯示。合適顯示設備少，間隔短的工程運用。 　　

3.微機模仿盤:模仿盤與后臺系統通信(RS232/CDT規約)，完成遙信、遙測數據主動上屏顯示。 　　

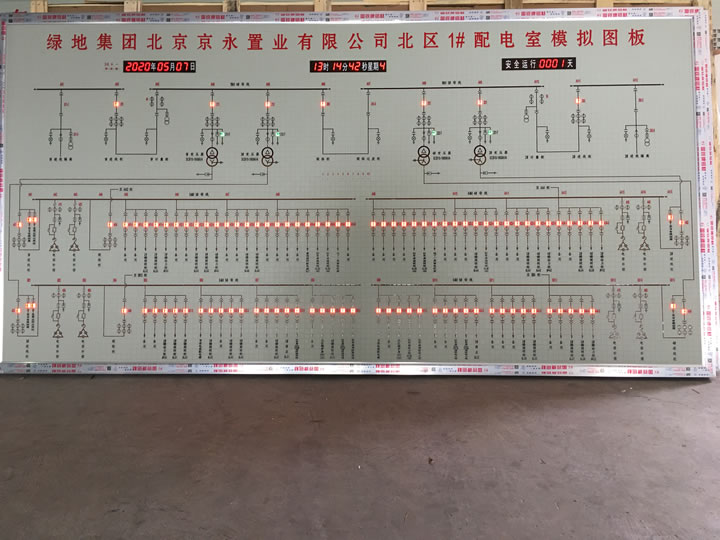

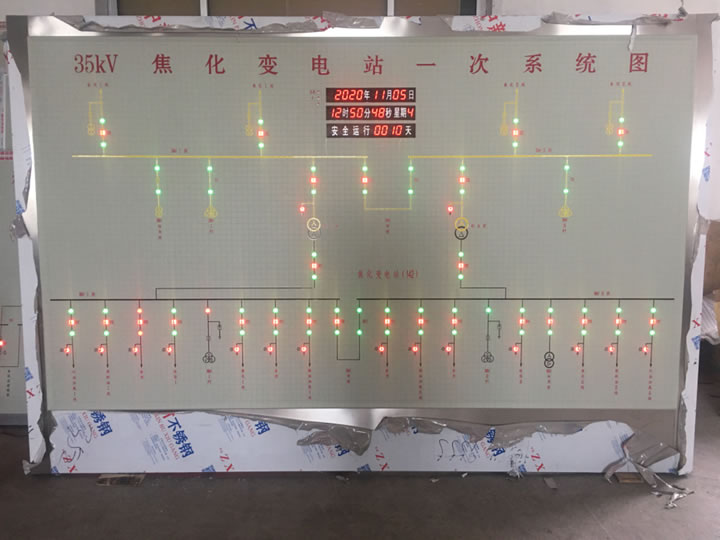

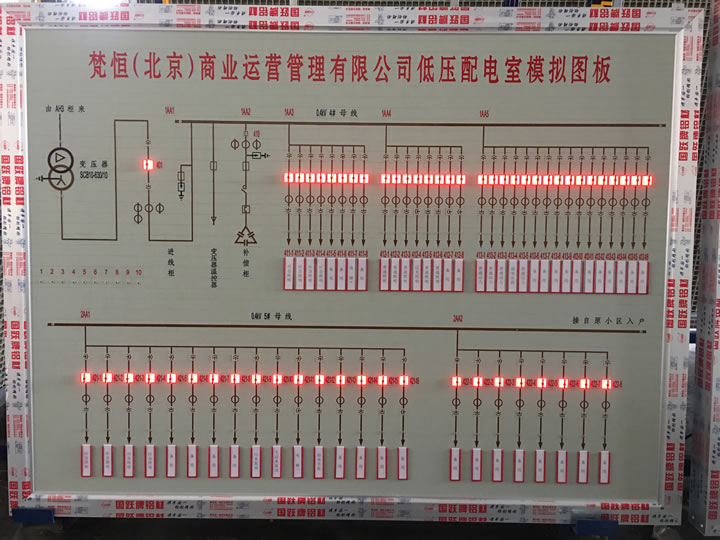

落地式模擬屏的結構

落地式模擬屏是由馬賽克拼塊、電腦雕刻一次系統圖、刀閘鈕、開關鈕、模擬屏架、接地裝置、平面燈、電源等組成。如果根據用戶要求可以另外選配有：建站日期、電子時鐘、周波表、地線防誤警報裝置等，對于要求嚴格的用戶還可加裝微機閉鎖裝置或選用帶有邏輯預演和警報功能的模擬屏等。

落地式模擬屏的規格 　

　a，各個模塊的平面度公差值≤0.1mm； 　

　b，面板采用25mm×25mm的模塊拼結成型；模塊材料采用進口原材料PPO注塑成型，具有10年不變色，抗靜電，，阻燃等特點； 　　

c，模塊顏色采用國際灰色（或用戶提供顏色）均勻一致，無反光及傷痕； 　　

d，相鄰模塊之間的間隙≤0.1mm；平整度公差值≤0.2mm； 　　

e，阻燃氧指數為≥27； 　　

f，圖形符號采用模具壓鑄，絲網印刷及雕刻工藝； 　

g，線符號寬6-9mm，線路符號寬3-5mm；線寬公差值≤0.05mm，線的直線度在任意1000mm的范圍內≤2mm； 　　

h，大字采用白底紅字楷體。

落地式模擬屏的應用范圍

電力系統：調度室（所）、變電站、電廠、配電室一次主接線屏、控制屏、模擬屏； 　　

水力（利）系統：水電廠主接線屏、信號返回屏、灌區工藝模擬屏； 　　

環保系統：污水處理工藝流程屏、水廠工藝流程屏； 　　

交通系統：道路運行狀態監控模擬屏； 　　

煤礦系統：安全監測、工藝流程屏； 　　

化工系統：配電房接線屏、生產工藝流程屏。 　　

落地式模擬屏的作用及工作原理

落地式模擬屏可以反映一次體系的運轉方法。按照變電所、發電廠，還有各種電壓等級的輸電和配電線路的接線從而構成的電力模仿屏，能夠直觀的反映一次體系的運轉方法。 　

　落地式模擬屏的工作原理其中之一是程序的掃查。有一種掃描方法是主機順次掃查各程序P1. P2等直到Pn。一個程序循環的時間內，主機做完一個程序之后，然后按固定次序逐個調查是否履行下一個程序，這個過程叫程序掃查。 　　

另外，還可以選擇踏步同步和中止作業形式想要解決骨干程序與發送節拍同步的問題，可以選擇踏步同步方法。讓程序的長度控制在它履行的周期小于信道發送一個信息的周期之內。每到程序到達骨干程序結束點時，主機重復查信道發送信息時刻T是否到來的標志。 　　

落地式模擬屏一般會(huì )使用在配電室或發電廠，它主要的效果有反應體系的運轉方法及根本參數，顯示根本的操作步驟，即便是錯誤操作，也能夠保護繼電回路等。

落地式模擬屏的檢查事項

防止電氣誤操作閉鎖裝置是變電站的重要設備，是防止電氣 誤操作的必備技術手段，以杜絕因為操作人員誤操作而導致的各種事故。 所以，日常對其全面檢查是必須的，以確保電氣誤操作閉鎖裝置的正常運 行，排除各類隱患。下面我們來介紹一下對落地式模擬屏的檢查事項：

a)檢查模擬屏及其液晶顯示運行正常，不出現死機、運行速度緩 慢、無故出錯等現象。定期對模擬屏進行清潔，防止由于積塵造成內部 電子元器件發熱短路。

b)檢查模擬屏與綜自后臺通訊應正常，屏內設備（包括開關、刀閘、 地刀、臨時接地樁等）位置與站內設備實時位置一致，設備位置狀態指 示燈顯示正常。

c)在落地式模擬屏上進行各種運行操作任務的模擬測試，要求：模擬 正確操作的測試操作過程順利通過，各設備操作時顯示的名稱、編號與 站內當前情況一致，任務下傳電腦鑰匙正常，模擬操作設備位置指示燈 能正確變位，屏上操作模擬元件與液晶顯示設備元件一致；模擬錯誤操 作的能正確閉鎖并有光、聲音或語音報警。

d)檢查模擬屏接于不間斷電源，且電源運行正常；斷開其交流電源 后，主機工作正常。定期檢查模擬屏的不間斷電源容量是否足夠，供電 是否可靠。

e)定期對模擬屏顯示時鐘進行校核。
