所謂用戶變電所，是指用電單位的變電所。它包括僅有中小客量變壓器和低壓配電室的變電所，以及有大容量變壓器，有高壓、低壓 配電室的綜合變電所，這是單級變所。還包括很高壓一高壓一低壓的兩級變電所，都屬于用戶變電所。

所謂傳統的變所，對于全自控、全自遙測，閉路電視監視的現代化變電所。

所謂的模擬屏，按傳統習慣，是將變電所的一次電路系統結構原理圖用單線圖形式成--張圖，或直接畫在一塊板上，掛在值班室。其中，高部分、低壓部分全部畫出，二次回路不畫出，只畫出測量系統互感器、儀表符號。隔離開關和負荷開關按連顧序畫出，按規定編號，并用活動符號代替。保險器、避鶴器用代號畫出。它的用途，是讓值班人員從圖上一目了然地出變電 所的系 統結 以及運行方式、狀態。工作和出現事故時，便于按規程操作和分析。這就是傳統的模擬圖結構、畫法用途。

很顯然，傳統的模擬屏功能主要是一個，即表示系統的一次結構。所謂的顯示系統運行方式和狀態,是用人工操作模擬板開 關之后，再去 操作配屏開關。這樣，圖的狀態與屏上開關狀態，在人未操作開關前是不一致的，不同步，這是弱點之一。

傳統的變電所，各個開關的通、斷狀態，是在配電屏上用燈光顯示。在有負荷開關的高壓屏上雖然裝有跳閘音響信號。一旦發生事故跳閘，值班員必須從值班室走到配電室逐塊屏、逐個開關、儀表觀察或者去看保護繼電器，才能確定跳閘開關的位置，所用時間較長，這是弱點之二。

近幾年，部分單位已使用有載 調壓供配電技術其控制裝置自動電壓調整器和有載調壓控制器的安裝位置，有的裝于配電屏上，有的雖裝于值班室，但是都沒有裝于模擬屏上。操作和觀察也很不方便。這是弱點之三。 以上狀況。尤其是前兩種情，幾十年一沿用，未有發展。這種落后狀況，在時間就是金錢、效率就是生命的今天，很不適應高速連續生產的需要。這種單功能模擬屏有必要盡快淘認，代之以多合一)

多元功能及可行性

多元功能發光帶模擬屏應包括如下功能，系統結構圖運行狀態顯示，燈光信號顯示，輔之以可移動的開關符號，事故跳閘報警系統，燈光信號及音響信號，有載調壓的自動控制、顯示功能，定自動報能等共五大功能。這么多功能的綜合;不但是必要的而且在實際技術上是可行的。

某彩印廠在00底投產的變電所中，工程主持人經過大量調查之后，提出了五功能合一的發光帶模擬屏方案，并且制作了一塊美觀、清晰、準確、用的功能模擬屏。這是昆明市塊集聲、光、電、時為一體的模擬屏。該屏運行至今技術性能可靠、準確效果良好。

該屏各功能技術方案及所用材料如下。

變配電一次系統電路結構原理圖，可用彩色有機玻璃粘合制作。其中，很離壓、離壓、低壓等不同克壓等級的電路、電器符號顏色不同。電器符號又分劇定們移動兩種。整個系統力水簡明、清晰、美觀。系統運行狀態顯示。運行狀態分兩種，運行(通和?！稊?，off)?？捎眉t、綠兩色微低壓信號on)燈，或紅、綠兩色發光二級管顯示，并安裝于開關兩側。所有開關都選擇帶輔助觸點的型號。同時，原霾電屏上的運行狀態燈光信號顯示系統仍然保留。

開關事故跳閘報警系統。開關跳閘的燈光顯示與運行狀態的燈光顯示共用一個系統。跳閘音響報警分高壓室與低壓瑟，各用 一個可 區別音 調的 音響裝置?；蛘?，高、低壓室各用一個可區別語言的固態語言器件。高壓屏上原設計的報警裝置系統仍然保留。有載壓自動控制、顯示功能。在模擬屏上同時安裝有載調壓自動控制裝置，并作為系統圖的一個組成部分。

自動定時報時功能。因為現在的用戶變電所，不具備無人值班或自動記錄、遙測、遙視的條件，還須值班人員定時抄記運行參數和巡視設備。所以，設計定時報時鐘，定時提醒 值班 人員。在制 作模擬屏時。能與值班工作臺合為一體，則更理想。

模擬屏的分類

1、普通馬賽克模擬屏

開關燈光手動操作，合為紅燈，分為綠燈；年月日可調節，安全運行天及溫度為自動，掉電后有記憶功能。

2、微機模擬屏

通過接收微機信號來顯示各刀閘、開關的狀態，及電壓、電流、功率等數字信息；語音報警；擴容能力強；在線修改數據庫，對模擬屏進行各開關量狀態進行設置；多重防誤，可根據實際要求對模擬操作提供指導，保證模擬操作的正確性；自動打印工作票，可隨時打印一份符合規定滿足用戶要求的工作票；基于gui（圖形用戶界面）人機界面的操作程序，使未接觸過微機的工作人員在一小時內掌握。

3、防誤操作模擬屏

產品功能模擬屏可以實現實時顯示和模擬操作兩種功能，當處于實時顯示時，模擬屏僅接收來自上位機發送的數據，并顯示在屏上，當處于模擬操作時，模擬屏僅識別模擬屏上的操作按鈕，并根據電力五防邏輯來判斷，操作錯誤時發出語音報警。模擬屏控制系統采用分布式智能控制模塊系統，模擬屏驅動設備和顯示設備支持modbus rtu協議，通過rs485接口模式，與控制室自動化控制上位機接口，實時反應計算機發送過來的遙信和遙測信息。

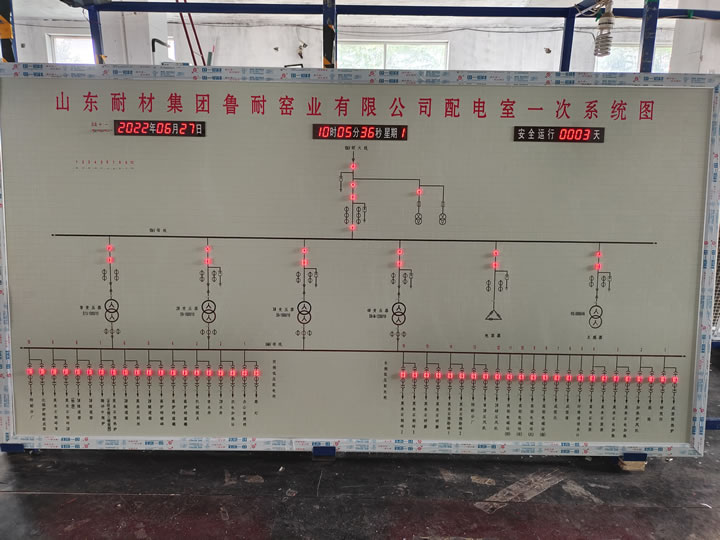

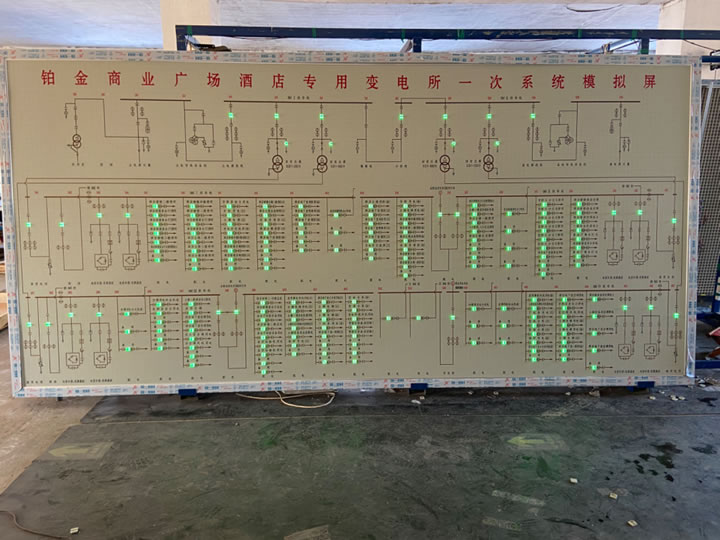

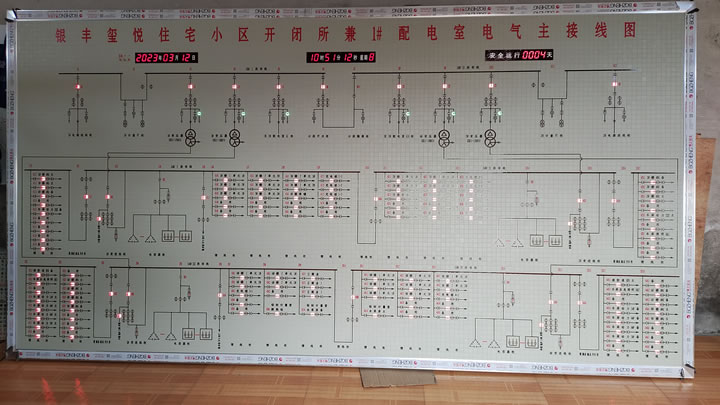

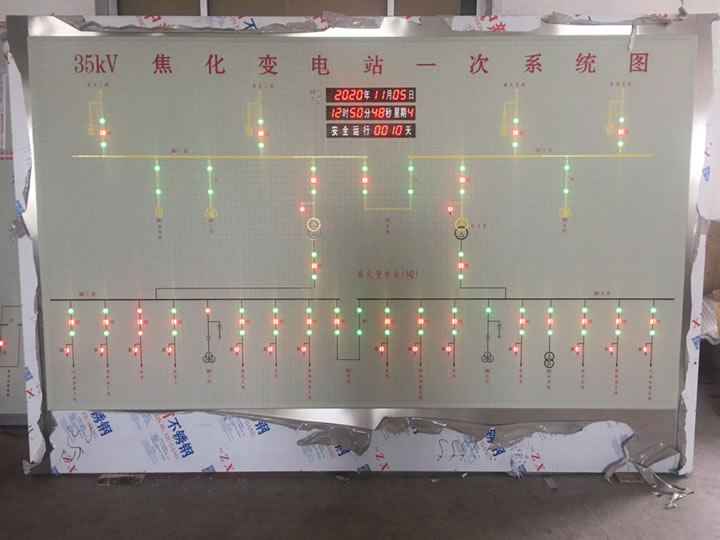

4、發光帶模擬屏

模擬屏可以實現實時顯示和模擬操作兩種功能，當使用實時顯示功能時，模擬屏接收來自開關量空接點處的遙信信號，并顯示在屏上；當選擇模擬操作時，模擬屏識別模擬屏上的操作按鈕信號。

5、調度模擬屏

模擬屏以馬賽克高性能阻燃工程塑料通過電腦雕刻制作而成，可以通過modbusrtu、opc、udp等多種常規協議直接與控制室監控計算機通訊，也可掛接在控制系統控制網上。實現下位操作，通過紅、綠、黃三色遙信燈來直觀顯示現場設備的運行狀態，遙測數顯表顯示設備的當前參數，系統在斷電的情況下能記憶每個設備斷電前的狀態，并可以實現多級調光功能。

發光帶模擬屏的重要性

電氣誤操作是危害電網安全性運轉的高發性安全事故，事故的產生可導致大規模斷電，電氣機器設備損壞，電網振蕩分裂，乃至導致明顯的人身安全安全生產事故，石化系統調度模擬屏避免誤操作是電氣實際操作永恒不變的課題研究，在實際操作中應用模擬交易系統軟件是避免電氣誤操作的強有力對策之一。

發光帶模擬屏的組成

發光帶模擬屏是由馬賽克拼塊、電腦雕刻一次系統圖、刀閘鈕、開關鈕、模擬屏架、接地裝置、平面燈、電源等組成。如果根據用戶要求可以另外選配有：建站日期、電子時鐘、周波表、地線防誤警報裝置等，對于要求嚴格的用戶還可加裝微機閉鎖裝置或選用帶有邏輯預演和警報功能的模擬屏等。

發光帶模擬屏外護套定位不準確原因分析

發光帶模擬屏其實就是一種需要的電力設備，它主要就是為了防止在操作過程中出現誤差，是一種重要的顯示設備，被廣泛應用于工業領域，而外護套作為其設備不可或缺的一部分，如果出現問題導致它的定位不再準確的話，那么就很難達到預期的效果，所以我們一定要搞懂原因在哪，那下面就對模擬屏的一個外護套定位不準確的原因，簡單的來做下分析: 　　

1、發光帶模擬屏的電纜敷設方式：直埋電纜合適跨步電壓法準確定點。 　　

2、被測電纜周?chē)碾s散電流：在電氣化鐵路或變電站附近，土壤里雜散電流干擾較大，需要用帶濾波器的跨步電壓法準確定點儀。 　　

3、發光帶模擬屏的脈動電壓的輸出電流：跨步電壓法需要較大輸出電流的脈動電壓，盡量在2kV下有0-250mA輸出電流。 　　

4、跨步電壓法準確定點儀的增益放大倍數?？蓪⑼寥览锏目绮诫妷悍糯?2級，6級是直接放大，另外6級是經過放大器放大。 　

　發光帶模擬屏作為工業領域的重要模擬顯示設備，已被廣泛應用于公用事業及相關領域的系統調度監控中間。它能夠實時顯示現場設備的工作參數、運行狀態、向調度人員及時、真實、全部地反映系統設備的運行狀態。在一些設備變動相對頻繁的系統里，由于電腦顯示器本身的局限性，如果單一的借助其運行模擬顯示或者進行多個畫面、多項參數運行狀態的監測，則難以達到預期的效果，使操作人員難以宏觀掌握被控系統的情況。

發光帶模擬屏的外護套定位不準確的原因無非就是在它的內部因素以及外部因素兩種，我們要知道出現故障的原因是哪個因素所致，然后根據它的情況具體分析，因此我們需要通過正確的方式進行維修。
